I.
Aperçu du produit

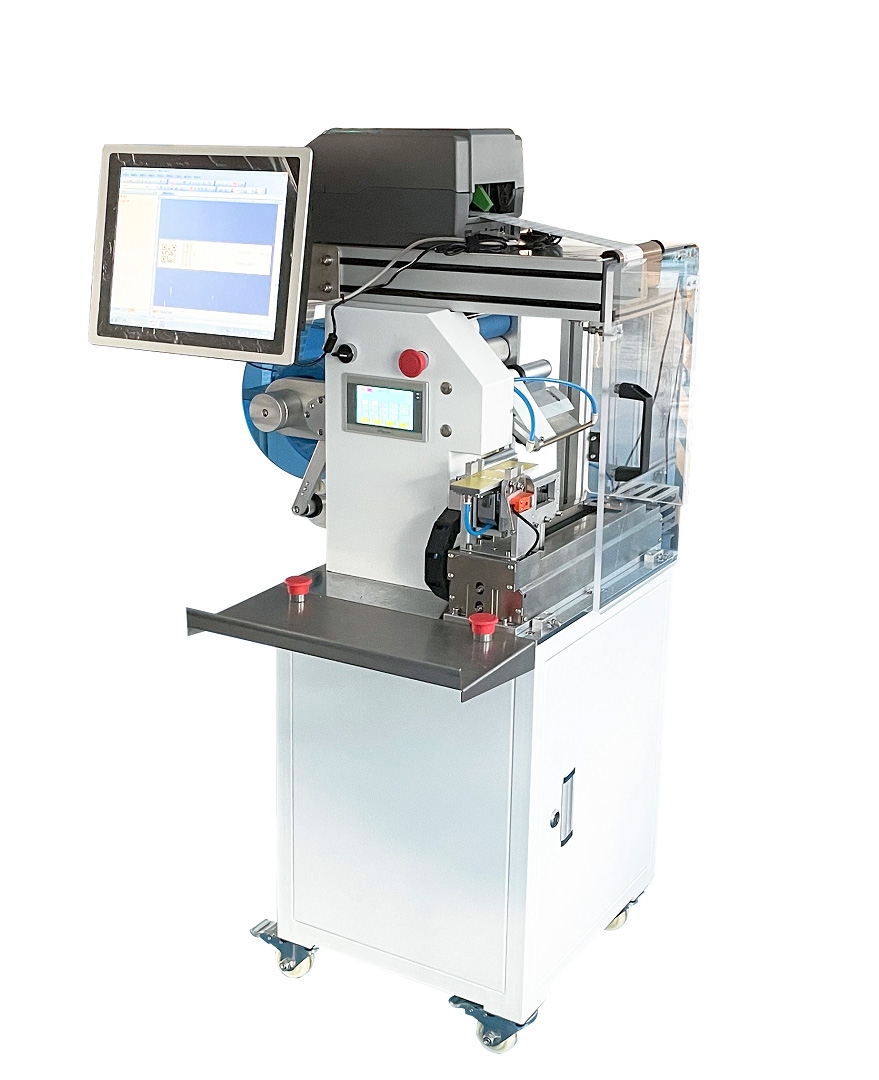

La machine semi-automatique de pliage et d'étiquetage de fils JW-T107 est un équipement d'étiquetage efficace conçu pour les besoins de pliage et d'étiquetage de divers produits de petite et moyenne taille.
Adoptant des gabarits sur mesure et une technologie de contrôle précis, l'équipement peut s'adapter aux scénarios d'étiquetage de diverses spécifications, alliant flexibilité et stabilité.
Elle est largement utilisée dans les industries du fil, des articles de première nécessité, de l'emballage alimentaire et autres, ce qui peut grandement améliorer l'efficacité et la standardisation de l'étiquetage, et réduire les erreurs de manipulation humaine.
II.
Paramètres techniques principaux
|
Catégorie de paramètre
|
Spécifications détaillées
|
|
Spécifications applicables des rouleaux d'étiquettes
|
Diamètre intérieur : ￠76mm, Diamètre extérieur : ￠240mm
|
|
Précision d'étiquetage
|
±0.5-1mm (hors erreurs du produit et de l'étiquette elle-même)
|
|
Vitesse d'étiquetage
|
900-1000 pièces/H (la vitesse réelle dépend de la taille de l'étiquette et de la compétence de l'opérateur)
|
|
Plage de diamètre de fil applicable
|
Standard : 4MM-10MM ;
Personnalisation disponible pour les tailles au-delà de cette plage
|
|
Spécifications d'étiquette applicables
|
Longueur : 10mm～40mm (personnalisation disponible
pour d'autres tailles) ; Largeur (sens de pliage) : 30mm～130mm
|
|
Dimensions globales de la machine
|
Approximativement
650mm×780mm×1100mm (Longueur×Largeur×Hauteur)
|
|
Alimentation électrique applicable
|
220V/50HZ, Puissance nominale : 0.25KW
|
III.
Détails de la configuration principale
(I) Configuration du mécanisme central
|
Catégorie de mécanisme
|
Nom du mécanisme
|
Quantité
|
Principaux matériaux
|
|
Mécanismes d'exécution de base
|
Mécanisme de déroulement
|
1 jeu
|
Acier inoxydable, Acrylique,
Alliage d'aluminium
|
|
|
Mécanisme de guidage d'étiquette
|
1 jeu
|
Alliage d'aluminium
|
|
|
Mécanisme de pressage d'étiquette
|
2 ensembles
|
Alliage d'aluminium, Tôle de
manganèse
|
|
|
Mécanisme de pelage d'étiquette
|
1 ensemble
|
Acier inoxydable, Alliage
d'aluminium
|
|
|
Mécanisme de traction
|
1 ensemble
|
Alliage d'aluminium, Acier,
Rouleau recouvert de caoutchouc
|
|
|
Mécanisme de rebobinage
|
1 ensemble
|
Acier inoxydable, POM
(Polyoxyméthylène)
|
|
|
Mécanisme de pliage
|
1 jeu
|
Alliage d'aluminium, Acier inoxydable
|
|
Cadre et structures auxiliaires
|
Cadre
|
1 jeu
|
Acier
|
|
|
Boîtier électrique
|
1 jeu
|
Tôle peinte
|
|
|
Rail coulissant
|
1 jeu
|
HIWIN (Taïwan)/Marque nationale de haute qualité
|
|
|
Base de réglage
|
1 jeu
|
Silver branch, Matériau aluminium, Roulement
|
|
|
Vis mère
|
1 set
|
TBI/Marque nationale de haute qualité
|
(II) Configuration électrique clé
|
Catégorie électrique
|
Nom électrique
|
Quantité
|
Option de marque
|
|
Cœur de contrôle
|
Contrôleur PLC
|
1 set
|
Wecon
|
|
|
Écran tactile
|
1 set
|
Wecon
|
|
Système d'entraînement
|
Moteur de traction
|
1 jeu
|
Keli'er/Ruitte
|
|
|
Entraînement du moteur de traction
|
1 jeu
|
Keli'er/Ruitte
|
|
|
Moteur d'alimentation en étiquettes &
entraînement
|
1 jeu
|
Keli'er/Ruitte
|
|
Électrique de détection et auxiliaire
|
Capteur de détection d'étiquettes
|
1 jeu
|
Sick (Allemagne)/Boyi Jingke
|
|
|
Alimentation à découpage
|
1 jeu
|
Mean Well (Taïwan)
|
|
Composants pneumatiques
|
Cylindre
|
2 jeux
|
Airtac/Xingchen
|
|
|
Électrovanne
|
6 pièces
|
Airtac
|
|
|
Générateur de vide
|
1 jeu
|
SNS
|
IV.
Fonctions de base et scénarios d'application
(I) Fonctions principales
1. Technologie de pliage et d'étiquetage : Adopte une méthode de pliage et d'étiquetage précise avec des gabarits sur mesure, permettant un étiquetage stable pour des produits de différentes spécifications, garantissant une adhérence plane de l'étiquette et un positionnement précis.
2.
Capacité d'adaptation flexible : Permet une commutation rapide pour s'adapter aux besoins d'étiquetage de fils, tuyaux, petits articles de première nécessité et autres produits sans ajustement majeur de l'équipement, offrant une forte compatibilité.
3.
Conception d'opération humanisée : Équipé d'un écran tactile professionnel et d'un système de contrôle PLC, avec une logique d'opération claire et une utilisation facile, réduisant ainsi le coût de formation du personnel.
(II) Scénarios d'application typiques
•Catégorie fils électroniques : Pliage et étiquetage de cordons d'alimentation, câbles de données, câbles d'écouteurs, etc. ;
•Catégorie plastique et articles de première nécessité : Tuyaux en plastique, cintres, couverts, bols et assiettes jetables, etc. ;
• Catégorie emballage alimentaire : Pliage et étiquetage de sucettes, gelées et autres snacks avec étiquettes à trou d'accrochage type avion ;
• Autres : Produits de petite et moyenne taille nécessitant un pliage et étiquetage ou un étiquetage avec trou d'accrochage.
V.
Fonctions Optionnelles
1.
Module d'impression et d'étiquetage en ligne : Optionnel
imprimante de codes-barres + ordinateur + logiciel professionnel, permettant d'imprimer en temps réel des
informations dynamiques telles que des codes-barres, des codes QR sur les étiquettes, réalisant
une opération intégrée "impression-étiquetage" ;
2.Personnalisation de l'étiquetage circonférentiel pour fils circulaires :
Prend en charge la personnalisation de la fonction d'étiquetage par enroulement complet sur 360°
pour les produits de fils circulaires afin de répondre aux besoins d'étiquetage de produits spéciaux.
Pour
plus de détails, veuillez consulter le personnel commercial concerné.
